前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽真空泵变频控速器为机械化全过程式变频控速器，其结够如下图随时随时。I号喷汽真空泵变频控速器主要是由驱程包件、飞球、变频控速气弹簧、机械传动地方和操作地方等包含。I号喷汽真空泵变频控速器的驱程包件为包括60°。锥面的驱程包盘。在驱程包盘的后侧有七个沿径向的半半圆形凹糟。驱程包盘压紧在驱程包轴套上而与它并成一体机，然而利用半圆键和拉紧螺母使其和喷汽真空泵的凸轮轴轴接接。

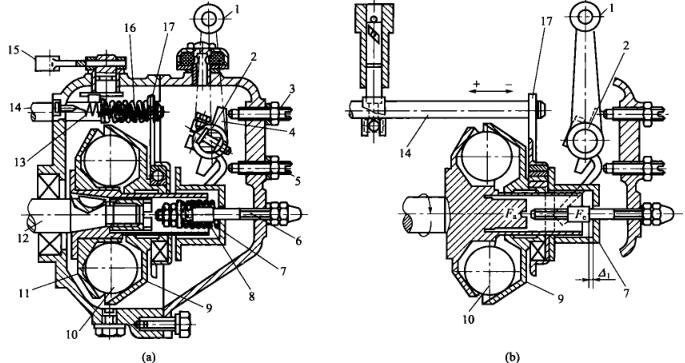

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个直经为25.4mm的飞球移至安装控制器盘的凹罐内，随安装控制器盘分着飞速转动。飞球另一个侧为与水平线成45°锥面的转矩盘，转矩盘滑套在安装控制器轴套上。运行时飞球的离脑力力的作用在转矩盘上，其支承分力Fa.将使转矩盘沿支承运动。全套在转矩盘.上的运动轮毂轴承和齿轮机械传动板也伴随着运动。齿轮机械传动板顶部套在喷油拉杠上，这样喷油拉杠也伴随着运动，然后该变喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
